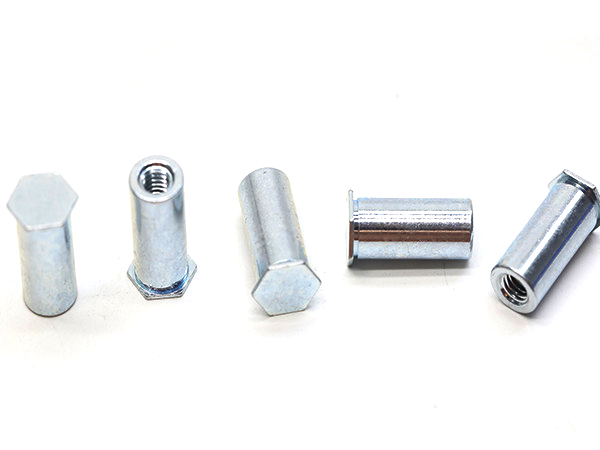

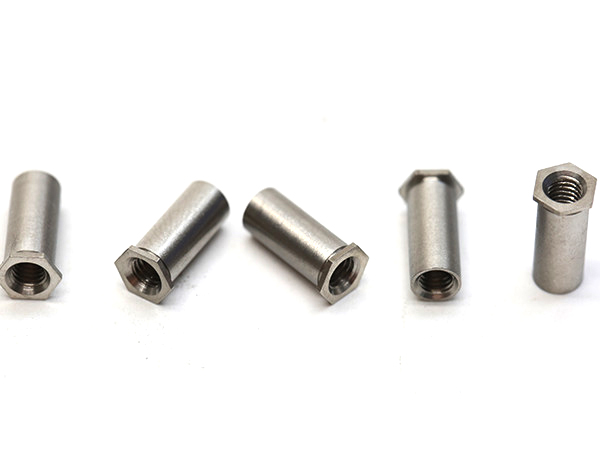

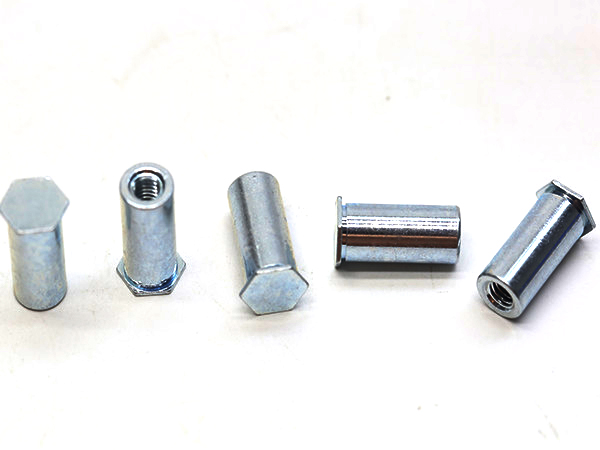

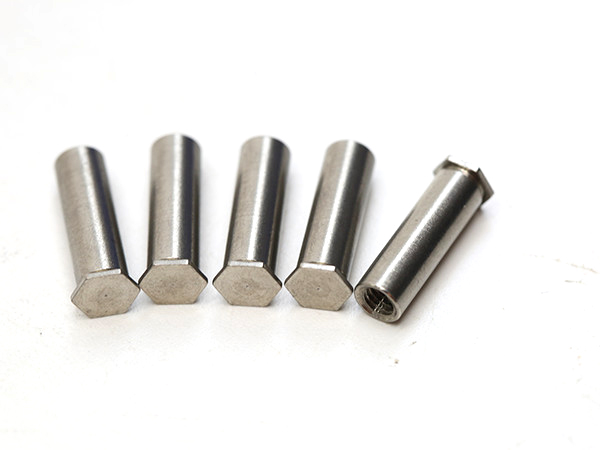

壓鉚螺母柱： 又稱壓鉚螺柱或螺母柱，是應用于鈑金、薄板、機箱、機柜的一種緊固件，壓鉚螺母柱其外形一端呈六角形，另一端為圓柱狀，六角邊與圓柱狀中間有一道退刀槽，其內形為內螺紋，通過壓力機將六角頭壓入薄板的預置孔內（預置孔的孔徑一般略大于壓鉚螺柱的圓柱外徑）使孔的周邊產生塑性變形，變形部分被擠入壓鉚螺母柱的退刀槽內，使壓鉚螺母柱鉚緊于薄板上，從而在薄板上形成一下有效固定的內螺紋。
螺母柱分類： 壓鉚螺母柱從材質和內螺紋的形式上分為快削鋼通孔壓鉚螺母柱SO型、不銹鋼通孔壓鉚螺母柱SOS型、快削鋼盲孔壓鉚螺母柱BSO型和不銹鋼盲孔壓鉚螺母柱BSOS型四種，分別應用于不同的使用環境。 螺母柱優點： BSO(BSOS)，SO（SOS）自鉚式通孔螺母柱，廣泛應用于金屬板材、控制箱及電源柜等產品壁板的鑲嵌工藝。
其結構的特殊性，裝配時，只需將螺母柱放入金屬板的孔中，以“壓鉚”作業實現
具有以下的優點：
1、實現了距離范圍的長度保證，大大簡化了裝配過程，并加快裝配式間距面板和配件的生產進度;；
2、板材背面保持完全嵌平，同時保證了螺母柱頭部與板材平面光滑；
3、原材料采用易切削鐵或易切削不銹鋼；
| 名稱 | 壓鉚螺母柱 | 品牌 | PEM | ||||||
| 材質 | 碳鋼/不銹鋼 | 表面處理 | 藍白鋅 | ||||||
| 包裝 | 塑料袋 紙盒 | 尺寸 | 見產品參數表 | ||||||
| 壓鉚作業必須要使用：沖床、壓鉚機，不能進行敲擊，螺紋以配套使用的螺絲的直徑(粗細)為準 | |||||||||
| 單位：mm | |||||||||
| 公稱直徑D | 螺距P | 材質型號 | 最小鈑厚 | 鈑孔尺寸+0.8 | 外徑C -0.13 | 對邊H | |||
| 碳鋼 | 不銹鋼 | ||||||||
| M2 | 0.4 | BSO | SO | BSOS | SOS | 1 | 4.2 | 4.19 | 4.75 |
| M2.5 | 0.45 | BSO | SO | BSOS | SOS | 1 | 4.2 | 4.19 | 4.75 |
| M3（小外徑） | 0.5 | BSO | SO | BSOS | SOS | 1 | 4.2 | 4.19 | 4.75 |
| M3 | 0.5 | BSO | SO | BSOS | SOS | 1 | 5.4 | 5.38 | 6.35 |
| M4（小外徑） | 0.7 | BSO | SO | BSOS | SOS | 1 | 6 | 5.95 | 7 |
| M4 | 0.7 | BSO | SO | BSOS | SOS | 1 | 7.2 | 7.11 | 8 |
| M5 | 0.8 | BSO | SO | BSOS | SOS | 1.3 | 7.2 | 7.11 | 8 |
| M6 | 1 | BSO | SO | BSOS | SOS | 1.3 | 8.75 | 8.72 | 10 |
| M8 | 1.25 | BSO | SO | BSOS | SOS | 1.3 | 12 | 1.9 | 13 |
| 名稱 | 壓鉚螺母柱 | 品牌 | PEM | ||||||
| 材質 | 碳鋼/不銹鋼 | 表面處理 | 藍白鋅 | ||||||
| 包裝 | 塑料袋 紙盒 | 尺寸 | 見產品參數表 | ||||||
| 壓鉚作業必須要使用：沖床、壓鉚機，不能進行敲擊，螺紋以配套使用的螺絲的直徑(粗細)為準 | |||||||||
| 單位：英寸 | |||||||||
| 螺紋尺寸 | 材質型號 | 最小鈑厚 | 鈑孔尺寸+0.8 | 外徑C -0.13 | 對邊H | ||||
| 碳鋼 | 不銹鋼 | ||||||||
| 440 | BSO | SO | BSOS | SOS | 0.04 | 0.166 | 0.165 | 0.187 | |
| 6440 | BSO | SO | BSOS | SOS | 0.04 | 0.213 | 0.212 | 0.25 | |
| 632 | BSO | SO | BSOS | SOS | 0.04 | 0.213 | 0.212 | 0.25 | |
| 8632 | BSO | SO | BSOS | SOS | 0.05 | 0.281 | 0.28 | 0.312 | |
| 832 | BSO | SO | BSOS | SOS | 0.05 | 0.281 | 0.28 | 0.312 | |
| 32 | BSO | SO | BSOS | SOS | 0.05 | 0.281 | 0.28 | 0.312 | |
| 單位：英寸 | |||||||||||||||||
| 螺紋尺寸 | 螺距P | 材質型號 | 長度L+0.05-0.13 | ||||||||||||||
| 碳鋼 | 不銹鋼 | ||||||||||||||||
| M3 | 0.5 | BSO | SO | BSOS | SOS | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 |
| M3.5 | 0.6 | BSO | SO | BSOS | SOS | ||||||||||||
| M4 | 0.7 | BSO | SO | BSOS | SOS | ||||||||||||
| M5 | 0.8 | BSO | SO | BSOS | SOS | ||||||||||||
| D+-0.25 | 無 | 4 | 8 | 11 | |||||||||||||
| 單位：英寸 | ||||||||||||||||
| 螺紋尺寸 | 碳鋼 | 不銹鋼 | 螺紋代號 | 長度L+0.002-0.005 | ||||||||||||
| 0.125 | 0.187 | 0.25 | 0.312 | 0.375 | 0.437 | 0.5 | 0.562 | 0.625 | 0.687 | 0.75 | ||||||
| 112-40 | BSO | SO | BSOS | SOS | 440 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| (#4-40) | 6440 | |||||||||||||||
| 138-32 | 632 | |||||||||||||||
| (#6-32) | 8632 | |||||||||||||||
| 164-32 | 832 | |||||||||||||||
| (#8-32) | ||||||||||||||||
| 190-32 | 32 | |||||||||||||||
| (#10-32) | ||||||||||||||||
| D+-0.01 | 無 | 0.187 | 0.312 | |||||||||||||
